GTL料浆分级筛
一、概述
料浆分级筛是我公司工程技术人员和有关高校专家以及相关专业科研单位共同研制的创新一代产品。产品上市以来深受客户欢迎,均被中国铝业山东分公司、中国铝业中州分公司、魏桥集团等大中型企业使用。
二、用途与特点
1、GTL系列料浆分级筛适用于浓度小于50％的矿浆中粗颗粒及草屑等杂质的筛分，也适用料浆精细分级。
2、本料浆分级筛适用于煤炭、冶炼、建材、化工等其它行业的除渣、分级。
3、本系列料浆分级筛具有处理量大，占地小，对给矿粒度、浓度的波动适应性强，运动部件磨损小、故障率低，工作可靠、操作维护简便等优点。
三、工作原理及结构特点
料浆分级筛主要由筛网、提渣板、冲洗水管、收渣斗、进浆排渣管、接矿斗和传动机构组成。工作时，装配筛网的圆筒在传动机构的驱动下旋转，矿浆从进浆排渣管的左下部给入到筛网的圆周上。细�？笪锖退┕竿淙氲浇涌蠖�，沿管道自流至下一道工艺。粗粒部分被提渣板提至顶部被冲洗水冲入收渣斗排走。
该机内通过滚筒匀速旋转，使物料和筛网全面接触大大提高物料的分级效率，并且可以根据物料及其不同特性，更换筛网目数，适宜不同物料的分级作业，便于维修，操作方便。粗料口螺旋设计，避免了物料颗粒大，或物料粘度高，而难以自行排渣的弊端，减少了冲洗液的使用，降低了生产成本，该机因齿轮直接以滚筒联接，因而运行平稳，使用寿命长，可连续作业。

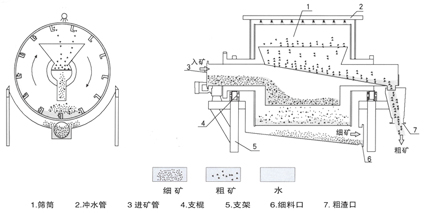

GTL系列料浆分级筛的结构如图1所示，它主要由不锈钢筛网、提渣板、冲洗水管、收渣斗、进浆排渣管、传动机构和接矿斗组成。
四、规格型号及技术参数：

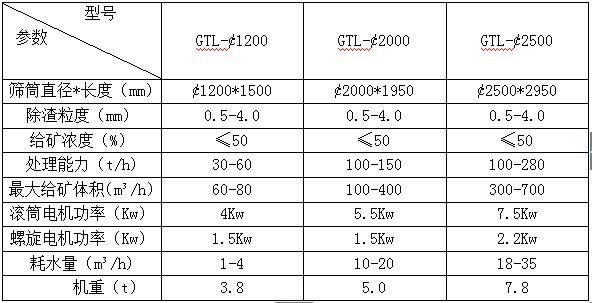

GTL系列料浆分级筛技术参数表：
五、设备的维护保养
1.料浆分级筛托轮的作用是支撑滚筒的重量，经常检查托轮是否旋转，以保证良好润滑，降低机械磨损。
2.经常检查筛网是否堵塞，有堵塞时应用胶管敲打干净或更换筛网。

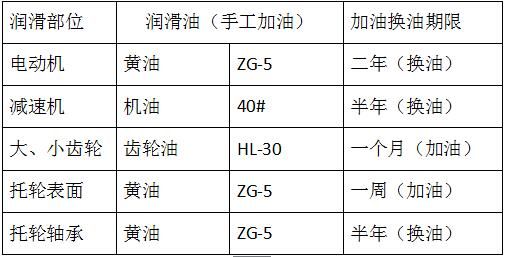

3.检查各润滑点油质是否清洁，定期加油。润滑制度见表：

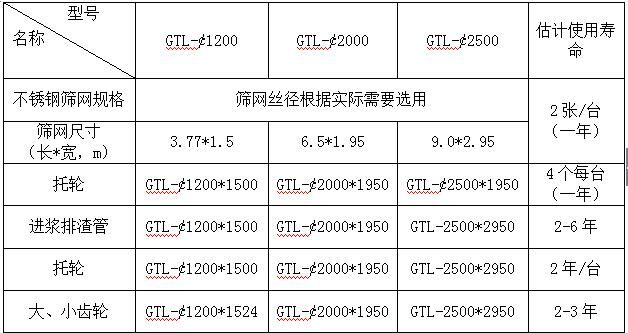

六、主要备品备件
七、使用注意事项
1.初次使用本设备应预先检查筒内有无异物，电机接线是否正确，周围是否有妨碍设备运行的杂物，检查完毕方可开机。开机后，空载运行30分钟，期间无不良状况方可加入物料。继续运行30分钟，如果无不良状况，试机成功，可正常使用。
2.每次开机后，都应先观察设备运行状况，如果有异常及时�；乇盏缭次蕖�
3.定期检查设备部件的老化、磨损情况，以及机器运行状况，及时添加润滑油。
八、操作规程
开机顺序 关机顺序
1、开启滚筒电机 1、关闭给料阀门
2、开启螺旋电机 2、关闭滚筒电机
3、开启给料阀门 3、关闭螺旋电机

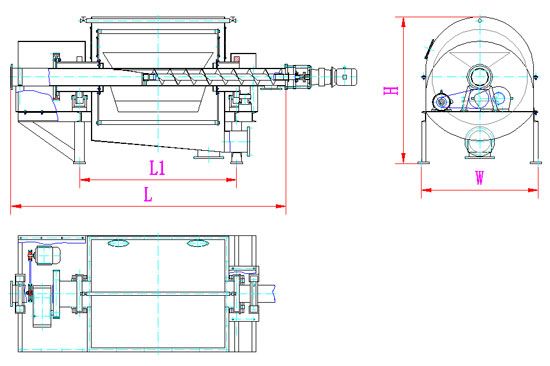

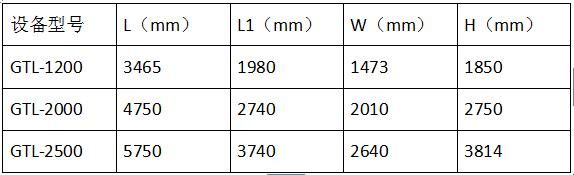

九、外形尺寸图

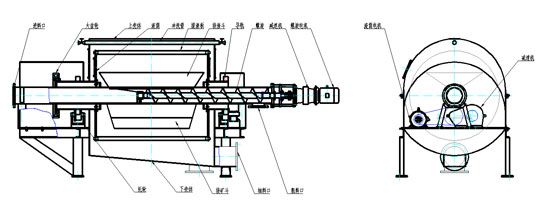

十、设备结构图
